GU Secury Europa R4 30/92/16

Többpontos zárak
  • Kilincsmagasság: 1020 mm
  • Előlap hossz: 2180 mm
  • Zárás módja: kilincsműködtetésű
  • Záróelemek: 4 db 11 mm-es görgő, lefelé mozdul
  • Zárbetét rögzítő csavar közepétől felfelé az első görgő közepéig mért távolság, a zár nyitott állapotában: 391 mm
Záróelemek
4 görgő
Előlap szélesség
16 mm
Típus
G-U R4
Zárás iránya
Lefelé
Változat
Többpontos zár
Gyártó
GU
Kilincs- kulcsközép távolság
92 mm
Várható szállítás
2024.04.01
Saját raktárunkban, több mint 10 db
Részletek

GU Secury Europa R4 többpontos zár 4 db állítható görgővel, melyek a kilincs felhúzásakor függőleges irányban elmozdulnak. Elsősorban cseréhez forgalmazzuk, így az ajtó tokjára kerülő (csere esetén már rajta lévő) ellendarabok nem tartozékai.

Működése:  kilincsemeléses, vagyis a zárbetéttel történő ráfordítás előtt fel kell húzni a kilincset.

Balos vagy jobbos: a zár univerzális, a kilincs által működtetett nyelve egyszerűen átfordítható az ajtó nyitásirányának megfelelően. A zár oldalán található piros címke segít az átfordításban.

Méretezése: 30/92/16/8/2080, lásd lejjebb a magyarázat, lap alján a műszaki rajzot.

  • 30 mm a kilincstengely közepének és az előlap külső szélének távolságát jelöli.
  • 92 mm a kilncstengely közepének és a zárbetét kör alakú részének  távolságát jelöli
  • 16 mm az előlap szélességét jelöli.
  • 8 mm a kilincsnégyszög méretét jelöli (a négyzet egyik oldalának hossza).
  • 2080 mm az előlap teljes hosszát (magasságát) jelöli.
Amint látható a GU többpontos zár előlapjának magasság 2080 mm. Szinte biztos, hogy ez túlságosan hosszú az Ön ajtajába így beszerelés előtt a tetejéből szükséges lesz levágni. A legegyszerűbb fémfűrész is alkalmas erre.

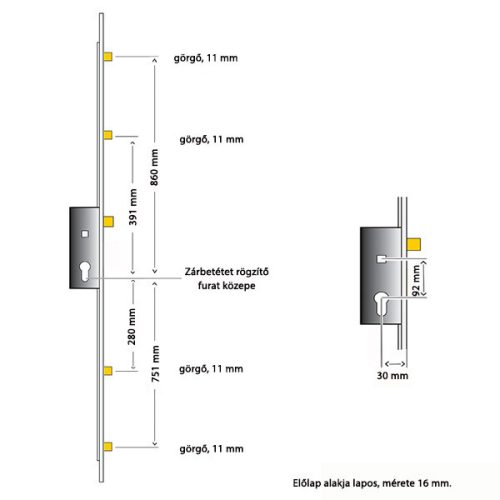

Az alábbi ábrán a GU Secury R4 többpontos zár méretezését láthatja. Fontos, hogy a méretek többsége a kilincs tengelyének közepétől mérendő, mégpedig a zár kinyitott állapotában. Mérés előtt nyomja le teljesen a kilincset, hogy a görgők alapállapotba kerülhessenek.

Jelen terméknél D=30 mm Nyomtatható méretezés ITT





Paraméterek, jellemzők
Gyártó:
GU
A zárbetétet rögzítő csavar furatközepétől, lefelé az első záróelem tengelyközepéig mért távolság:
281 mm, Görgő 11mm
A zárbetétet rögzítő csavar furatközepétől, lefelé a második záróelem tengelyközepéig mért távolság:
750 mm, Görgő 11mm
A zárbetétet rögzítő csavar furatközepétől, felfelé az első záróelem tengelyközepéig mért távolság:
391 mm, Görgő 11mm
A zárbetétet rögzítő csavar furatközepétől, felfelé a második záróelem tengelyközepéig mért távolság:
860 mm, Görgő 11mm
Gyártó:
GU (G-U)
Cikkszám:
GUR430
